Ziel

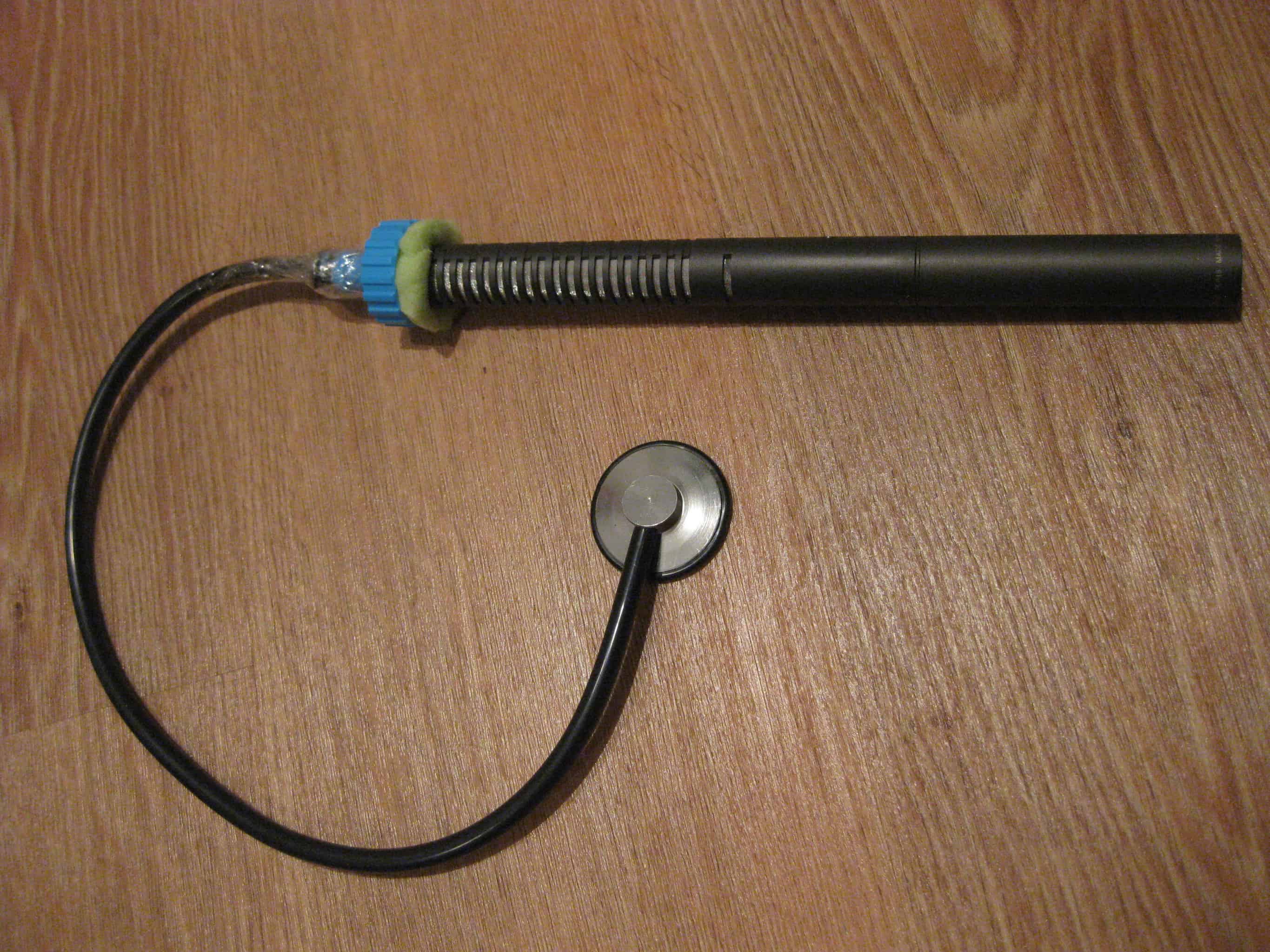

In diesem Tutorial wollen wir einen außergewöhnlichen Tonabnehmer selbst bauen: Ein Stethoskop-Mikrofon. Es handelt sich dabei um eine Kombination aus einem handelsüblichen Stethoskop, wie es von Ärzten verwendet wird, und einem Kondensatormikrofon.

Ähnlich wie ein Kontakt- oder Pickup-Mikrofon, kann es dazu verwendet werden, körperliche Vibrationen anstelle von Schallwellen aufzunehmen. Aufgrund der Bauweise und der Verwendung eines Stethoskops, ist der Klangcharakter jedoch sehr eigen und ideal für den experimentellen Umgang mit Sound geeignet.

1. Bauteile

Alle Bestandteile für das Stethoskop-Mic – abgesehen vom Kondensatormikrofon – sind für wenig Geld im Baumarkt oder Bastelshop erhältlich. Dazu gehören:

– Stethoskop (wird oft als Faschingsartikel verkauft)

– Dichtungen und/oder

– Schwamm

– Gartenschlauchaufsatz

Auch Bastelutensilien wie Schere, Klebeband bzw. Tesafilm und Klebstoff werden für dieses Tutorial benötigt.

2. Stethoskop und Mundstück

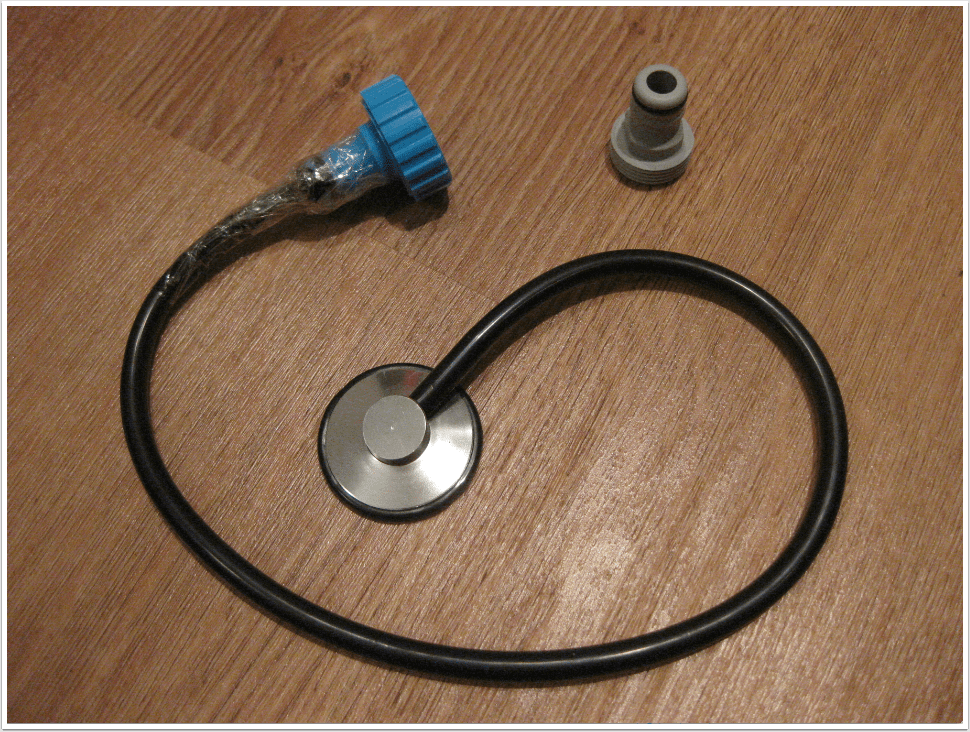

Als erstes schneiden wir vorsichtig den Teil des Stethoskops ab, an dem dieses anfängt sich zu gabeln. Der Schlauch sollte erst kurz vor der Grenze zur Gabelung abgeschnitten werden. An diesem abgeschnittenen Ende ist der Durchmesser des Schlauches ein wenig größer, so dass er sich auf das Mundstück eines Gartenschlauches stülpen lässt.

Es kann von Vorteil sein, mehrere Aufsätze oder gar mehrere verschiedene Stethoskope zur Verfügung zu haben, so dass die beste Kombination der beiden Elemente ausgewählt werden kann.

Sollte das Schlauchende nach dem Überstülpen verrutschen oder nicht fest genug sein, kann mit Klebeband oder Tesafilm nachgeholfen werden.

3. Dichtung

Wir wollen später das Kondensatormikrofon in das offene, größere Ende des Gartenschlauch-Mundstücks einfügen. Da die Durchmesser nur selten perfekt aufeinander gestimmt sind, benötigen wir eine Pufferzone, mit der wir die Verbindung zwischen Mikrofon und Mundstück festigen.

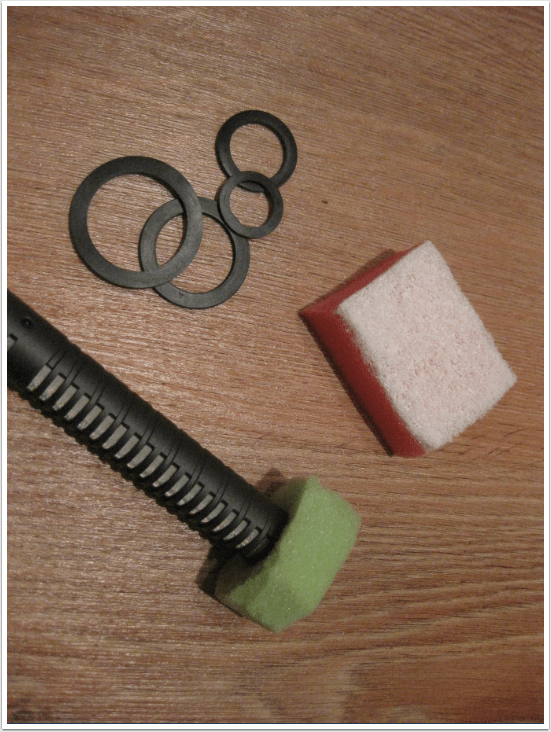

Hierzu können entweder Ring-Dichtungen oder, wie in unserem Beispiel, Haushaltsschwämme verwendet werden.

Wir haben mit einer Schere einen Ring aus dem Schwamm herausgeschnitten, der vom Durchmesser her etwas größer als jener des offenen Endes des Mundstückes ist. Da der Schwamm elastisch ist, lässt er sich problemlos in das Ende des Mundstückes einfügen und hält Mikrofon und Mundstück zusammen. Alternativ können hierzu auch Dichtungen aus Gummi verwendet werden, wobei aufgrund der geringeren Elastizität die richtige Größe verwendet werden muss.

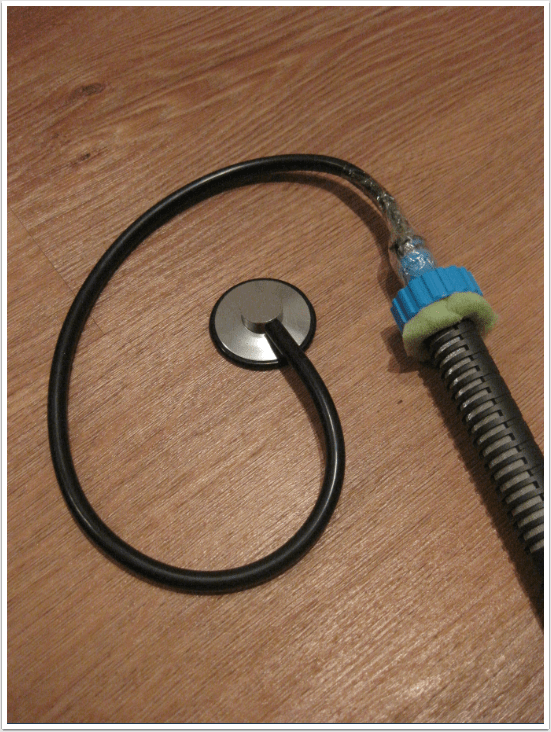

4. Mikrofon überstülpen

Für unser Stethoskop-Mikrofon haben wir ein Richtrohrmikrofon (Rode NTG-2) verwendet, doch eignen sich hierzu prinzipiell alle Kondensatormikrofone, die über einen relativ geringen Durchmesser verfügen.

Es kann etwas knifflig sein, die Spitze des Mikrofons mit dem Mundstück des Gartenschlauchs zu verbinden. Von der Verwendung von Klebeband oder ähnlichem ist eher abzuraten, da man ja normalerweise das Mikrofon weiterhin konventionell gebrauchen möchte. Man ist hierbei natürlich nicht auf die anfangs genannten Bauteile beschränkt – Not macht bekanntermaßen erfinderisch!

5. Recording

Mit dem Stethoskop-Mikrofon können die unterschiedlichsten Klänge aufgezeichnet werden. Allerdings macht die Anwendung nur dann Sinn, wenn von den Klangobjekten auch physische Vibrationen erzeugt werden, da es sich bei diesem Mikro nicht um einen konventionellen Schallwandler handelt.

Zur Aufnahme muss das Ende des Stethoskops einfach an den Klangkörper gehalten werden. Einstellungen wie Pegel oder Low-Pass-Filter können wie gehabt am verwendeten Kondensatormikrofon vorgenommen werden.

Sehr gut eignen sich die Aufnahmen auch in Kombination mit Recordings, die zeitgleich mit konventionellen Mikrofonen vorgenommen wurden. Da die Stethoskop-Aufnahmen nur über recht wenige Höhen verfügen, eignen sich diese hervorragend als zusätzliche Bass-Layer, zur Ergänzung des Gesamtklangs.

Von klassischen Instrumenten wie Gitarren, Pianos oder Streichinstrumenten kann das Mikrofon auch auf Alltagsgegenstände oder generell alle vibrierenden Objekte angewendet werden. Ein weiteres offensichtliches Anwendungsgebiet: Die Aufnahme des Herzschlags.

Der Mann in der Abbildung ist Sound Designer Diego Stocco, dessen Video-Tutorial als Anregung für dieses Tutorial galt: www.youtube.com….
